Якщо ви коли-небудь працювали з молочною арматурою, пивоварним або іншим харчовим обладнанням, то знаєте: дрібниці вирішують дуже багато. Можна поставити дорогий насос, блискучі трубопроводи та автоматизовану CIP-мийку, але все це буде марно, якщо з’єднувальні елементи підібрані неправильно.

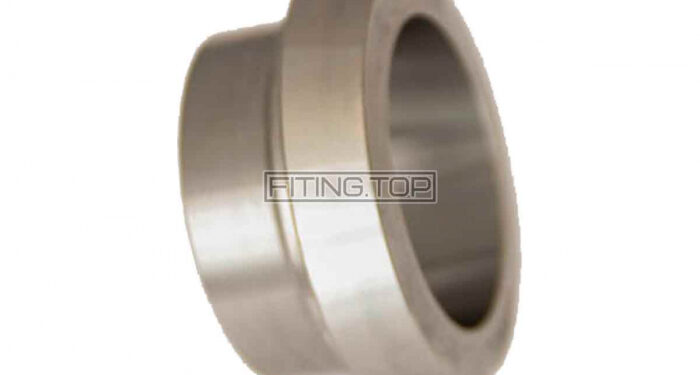

Конічний нержавіючий штуцер для молочної муфти AISI 304 DIN 11850 — саме та «невидима» деталь, без якої муфта не забезпечить надійного з’єднання. За двадцять років практики я бачив, як неправильно підібрані штуцери перетворювали стабільну лінію в джерело протікань та проблем із санітарією. І це лише через один «малий» елемент!
Що таке конічний штуцер для молочної муфти
Простіше кажучи, штуцер — це перехідник, який з’єднує трубопровід із муфтою або іншим елементом арматури. Конічна форма забезпечує щільне прилягання ущільнення, що дозволяє витримувати тиск і температурні коливання без протікань.
Стандарт DIN 11850 визначає розміри та допуски для санітарних труб і фітингів, які застосовують у харчовій, молочній, пивоварній та фармацевтичній промисловості. Марка сталі AISI 304 — класична «харчова» нержавійка, стійка до корозії та більшості миючих засобів, що застосовуються у CIP-мийках.
Нюанси, на які слід звертати увагу:
-
Конус має точно відповідати геометрії муфти — будь-яке відхилення веде до порушення герметичності.
-
Поверхня всередині і зовні повинна бути ідеально відшліфованою, без подряпин.
-
Товщина стінки впливає не лише на міцність, а й на якість зварювання з трубою.
Чому саме AISI 304 і DIN 11850
Є й інші марки сталі, наприклад AISI 316, більш стійка до агресивних середовищ. Але для молочної та пивоварної промисловості AISI 304 достатньо у більшості випадків.
Сталь містить близько 18% хрому та 8% нікелю. Хром формує захисну оксидну плівку, а нікель робить матеріал пластичним і ударостійким. Для харчових виробництв це оптимальний баланс ціни і експлуатаційних властивостей.
Стандарт DIN 11850 гарантує сумісність всіх елементів між собою. Якщо на складі є конічний штуцер DIN 11850, а на лінії стоїть муфта того ж стандарту — з’єднання буде герметичним.
Практика: реальні виробничі ситуації
На одному молочному заводі ми монтували лінію розливу пастеризованого молока. Було кілька теплообмінників, насосів і кілометри трубопроводів. Постачальник випадково привіз штуцери не за DIN 11850, а за дюймовою системою. Зовні вони майже однакові, але кут конуса відрізнявся лише на 1–2 градуси.
Перший пуск показав: частина з’єднань почала підтікати. Дрібниця? Ні — навіть невеликі протікання після CIP-мийки залишають краплі миючого розчину, що неприпустимо в харчовому виробництві. Довелося терміново замінювати штуцери — втрачені два дні. Відтоді я завжди перевіряю геометрію конічного штуцера перед монтажем.

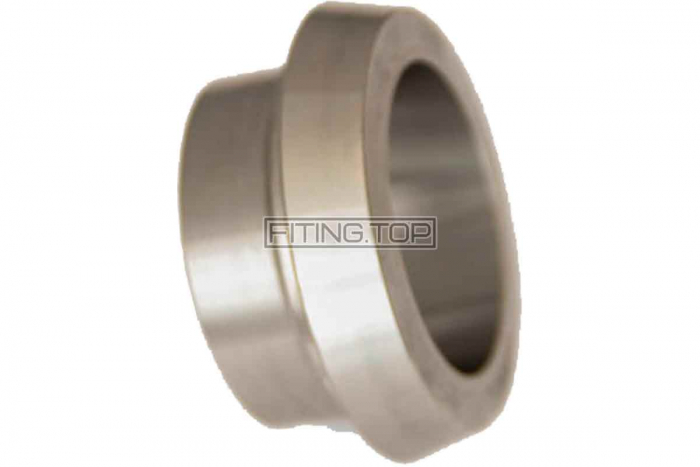

Конструкція та виробництво
Конічний штуцер складається з трьох зон:
-
Приєднувальна конічна частина для ущільнення.
-
Циліндрична частина для зварювання з трубою.
-
Плавний перехід між зонами, щоб уникнути «мертвих зон» у потоці продукту.
Внутрішній діаметр має точно збігатися з діаметром труби, інакше виникає турбулентність і піноутворення.
Виробляють штуцери:
-
Токарна обробка з цільного прутка — для точних і відповідальних вузлів.
-
Гаряча штампівка з подальшою механічною доробкою — для масових застосувань.
Умови експлуатації та знос
Конічні штуцери постійно піддаються:
-
Тиску до 10–12 бар (з запасом).
-
Температурним коливанням від -5 до +140 °C.
-
Хімічному впливу миючих засобів (лужі, кислоти, хлорвмісні розчини).
AISI 304 добре витримує ці умови, але при тривалому контакті з концентрованими кислотами можливе точкове кородування. У таких випадках доцільніше застосовувати AISI 316.
Порівняння з іншими типами штуцерів
Прямі штуцери, штуцери з різьбою, адаптери під кламп — усе це існує. Але конічний молочний штуцер має ключову перевагу: легкість санітарної обробки. Немає різьби, де могла б накопичуватися бруд. З’єднання розбірне і легко миється в CIP-системі.
За міцністю конічний штуцер поступається лише фланцевим з’єднанням, але фланці громіздкі і незручні для харчової промисловості. Конічна пара муфта-штуцер — оптимальне рішення.
Поради щодо вибору
При виборі конічного штуцера слід перевірити:
-
Сертифікат відповідності DIN 11850.
-
Полірування внутрішньої поверхні не гірше Ra 0,8 мкм.
-
Маркування сталі — лазерне гравіювання AISI 304.
-
Геометрію конуса — перевірка калібром або приміркою до муфти.
Висновок: на чому не можна економити
Конічний штуцер для молочної муфти AISI 304 DIN 11850 — маленька деталь, але ключова для надійності всього трубопроводу. Правильний вибір забезпечує герметичність, санітарність і довговічність. Неправильний — протікання, простої та головний біль.
Я бачив обидва сценарії. І завжди кажу: краще, щоб штуцер був непомітним, але надійним — тоді він дійсно виправдає своє місце в ланцюжку обладнання.
